摘要：逐渐增多的消费者为了能节约组装成本费及其选购成本费，会挑选自个选购钢架结构，模组，排线，电源，控制卡等原材料，随后把室内LED显示屏由一块块模组组装成整屏，针对懂技术的人来讲，这种全是小问题，针对不熟悉的人来讲，宁可买组装好的led显示屏，随后再请本地的人组装钢架结构与led屏。

逐渐增多的消费者为了能节约组装成本费及其选购成本费，会挑选自个选购钢架结构，模组，排线，电源，控制卡等原材料，随后把室内LED显示屏由一块块模组组装成整屏，针对懂技术的人来讲，这种全是小问题，针对不熟悉的人来讲，宁可买组装好的led显示屏，随后再请本地的人组装钢架结构与led屏。那怎样才能灵活运用钢架结构与LED显示屏的组装呢，深圳LED显示屏厂家芯视安详解：p1-p5室内LED显示屏从钢架结构到模组再到全屏幕的组装案例教程。

在组装先前，先依据要组装的长度宽来计算所必须的模组总数，假如组装的屏体为芯视安P4室内全彩LED显示屏，长必须二十块模组，高必须18块模组，而模组规格为256*128毫米，那显示屏的长为：256*二十=5120毫米，宽为：128*18=2304毫米，屏体总面积为5.12*2.304=11.79648㎡，上下左右各加10毫米的边框（除掉包不锈钢用去2毫米，最后板的接缝处为5-8毫米。上下的包边条能够留在上边从正脸看看不到），边框规格为5140毫米*2324毫米。 一、最先做边框

从市场上买4*4的方钢4根2*2的4根（6米长），先弄4*4的方钢做1个田字架，大边框的规格为5170毫米*2354毫米，由于小边框内的规格才算是装屏的规格，方钢为四十毫米，因此是这些规格。焊的情况下用钢角尺尽量避免的焊住九十度角。中间那个规格不关键。田字架搞好后，刚开始在上边焊小方钢，小方钢的内部结构规格为5130毫米*2314毫米四边及中间用剩余的4*4方钢切割成小段焊上去便于包不锈钢。

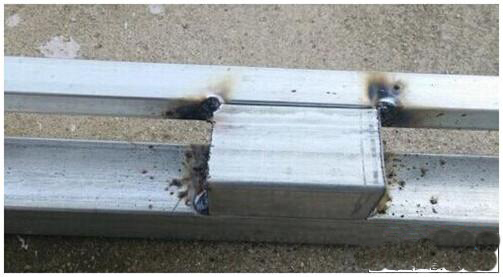

室内LED显示屏4*4和2*2方钢LED显示屏方通焊接

室内LED显示屏方通焊接1LED显示屏方通焊接2

室内LED显示屏方通焊接3LED显示屏方通焊接4小边框搞好后进行焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。背条是四十毫米宽的，长度为2374毫米左右，两边能着好焊就行。焊好后的边框（照的是背面）边框就可以得到大厅内安装了。墙顶部搞好2个角铁挂勾。

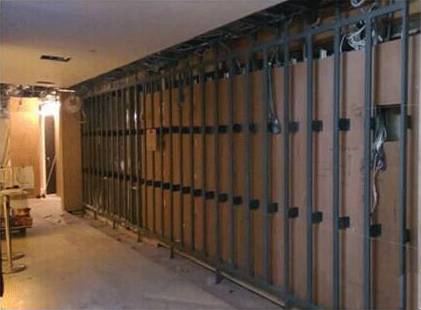

焊接背条方钢背条把焊接好的方钢固定在墙壁二、装电源、控制卡、模组

架子挂好后，周围留十毫米的空隙，由于室内屏不可以弄成加风扇的箱体框，只能靠这十毫米的空隙简易自然通风了。 装电源的那时候先接上两根成品电源线，5V输出必须要看好正负极，假如接错电源输出线的话，电源线、模组当初就起烟，假如还连控制卡的话卡也烧了。 每根成品电源线有2个接头，那样每片电源可带四块模组。随后是220V连接，用2平方的软铜线把每一排串在一块就行，最后出三组220V电源线，进1个空气开关，空气开关上边进一对儿6平方的铜线。这块屏功率大概9千瓦，因此6平方线有剩下。 电源接上后装控制卡，控制卡用的是5块同步接受卡。LED显示屏电源5V 四十A

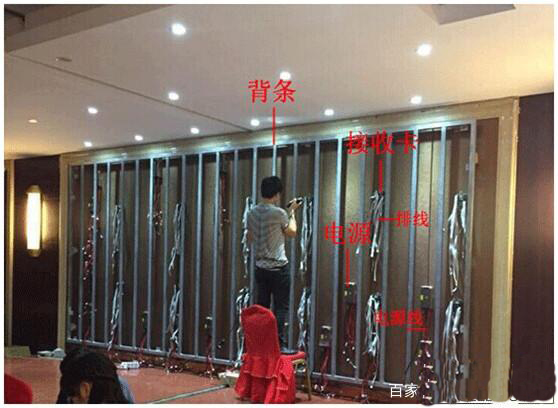

把电源固定在条屏的位置上LED显示屏接受卡三、接受卡与模组连接

每一张卡带三列模组，共36块板，那样每三列装一块卡，从就近的电源上取5V给卡供通电，留意正负极，随后用网线把5张卡连起来，靠电源接头的网络接口是输入口，右边是第1块卡，都是头卡，输入接的是电脑的千兆网卡，随后输出网络接口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，那样一直到最后一張卡，第5张卡，输入接第4张卡的输出。输出口为空。

接收卡连网线示意图装模组以前得用不锈钢包边，这仅仅是以便漂亮，都是安装企业规定的，专门找来啦做不锈钢的师傅来量了尺寸，我估计了下他测完钢架结构后加大了5毫米吧，为便捷能好安装又能卡死。LED模组不锈钢包边LED模组不锈钢包边1 四、安装模组

扣上不锈钢边后就可开绐上模组了。从上向下或从下往上装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，（也能跟卖模组的要）最上边和最下边用的排线最长，大约是1米半长，下边进行制做长排线。在方钢上安装LED模组LED模组长排线和排线

LED模组十六P排线有工具得话，两边一压就可以了，最后上那个固定卡子，许多情况下由于背条支着放不平整模组，装的情况下还得剪去，插排线的情况下红边往上，模组的箭头往上，找不到箭头的字往上，前头的输入连接后边的输出。 这款彩屏共用5张卡，1块卡拖三列模组，每张卡上边有十二个T75插口，这款屏从上向下都是十二排，带好插满，相匹配插好就就行了，屏插口的最下边一针标着OE，可是找不到插排线的红边，（这一和单双色屏刚好相反），排线插反也不容易烧模组或卡，仅仅模组上表明一条亮线。

接收卡与模组接线示意图接收卡与模组接线实物图五、调校 装好三列模组一张卡后通电检测，不太好得话及时处理，由于再装下1组得话就会遮住这张卡没法检测，控制卡上边有个检测按钮，假如安装没问题得话屏会依次表明红、绿、蓝、行、场、点信息，没问题得话再安装下1组，直至安装完成。

检测一部分已安装好的模组是否没问题表明安装完全部的模组并包边条室内LED显示屏调校取得成功以上就是说P3室内全彩LED显示屏从钢架结构到模组、整屏，再到调校的安装教程，这类安装方法比选购整屏要节省许多费用。
