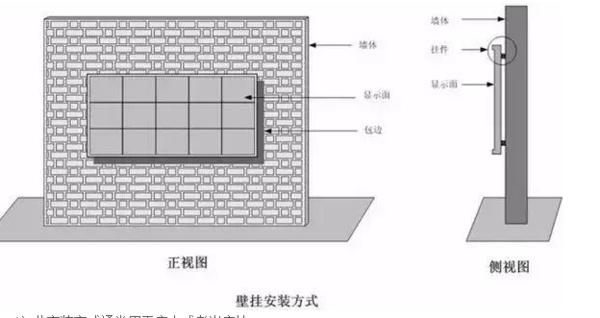

led显示屏贴墙安装结构,我们经常能看到的就是挂墙结构，其次是立柱结构及镶嵌式结构，吊装及悬挂经常会用在室外交通领域，led显示屏不同的安装方式其结构也不一样，下面深圳芯视安为大家详细讲解室内与户外led显示屏贴墙安装结构的方法。

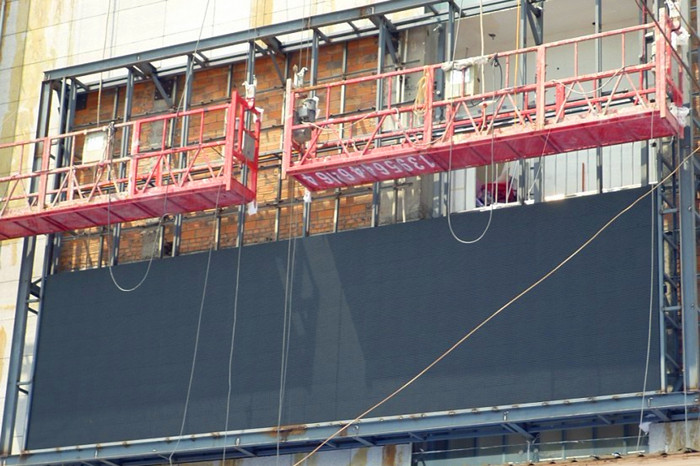

传统的墙面显示屏需要事先做好整屏框架的钢结构，然后才能在钢结构上拼接成所需显示屏，整个过程复杂繁琐，成本较高，而且拼装后的显示屏略显笨重，拆装维护也存在许多困难。因此，越来越多的客户在选择时更倾向于能快速且简单的安装方式。基于此，一种能快速且简单地安装墙面显示屏的背装方式应运而生，该种方式不仅结构简单，且利于箱体的拼装和拆卸维护。

技术实现要素：

要解决的技术问题是：提供一种显示屏的贴墙安装方式，能够简单快捷地完成显示屏在墙面的安装，并且方便拆装维护。为了解决上述技术问题，本发明采用的技术方案为：一种LED显示屏的贴墙安装方法，包括以下步骤：

S1、在墙壁上的待安装区域内定位出至少两个的孔位，并根据定位出的孔位在墙壁上打孔；

S2、在所打的孔上安装固定件；

S3、在固定件上安装连接件；

S4、将至少两个的LED显示屏箱体固定在所述连接件上；

S5、固定相邻两个LED显示屏箱体。

有益效果在于：只需使用简单的器材，就能快速地完成LED显示屏的贴墙安装，而且该方法所用的成本较低，操作步骤简单，拼装后的显示屏便于拆卸维护。

标号说明：

1、铝型材；2、膨胀螺丝；3、螺钉。

具体实施方式

为详细说明技术内容、所实现目的及效果，以下结合实施方式并配合附图予以说明。

最关键的构思在于：在墙体上安装固定件，并在固定件上安装连接件，将LED显示屏箱体固定在连接件上，即可实现LED显示屏的贴墙安装。

led显示屏贴墙安装结构图方法，包括以下步骤：

S1、在墙壁上的待安装区域内定位出至少两个的孔位，并根据定位出的孔位在墙壁上打孔；

S2、在所打的孔上安装固定件；

S3、在固定件上安装连接件；

S4、将至少两个的LED显示屏箱体固定在所述连接件上；

S5、固定相邻两个LED显示屏箱体。

从上述描述可知有益效果在于：无需使用传统的整屏框架的钢结构，只需用简单的器材即可快速地完成LED显示屏的贴墙安装，该方法所用的成本较低，且拼装后的显示屏便于拆卸维护。

进一步的，步骤S1具体包括：

S11、在墙壁上的待安装区域分别确定一水平线和一竖直线，分别沿所述水平线和竖直线的方向进行定位，获得孔位；

S12、以所述获得的孔位为基准，继续在待安装区域内进行定位，获得其他孔位，直至定位获得的孔位覆盖全部待安装区域；

S13、根据定位获得的所有孔位，在墙壁上打孔。

进一步的，步骤S1所定位出的至少两个的孔位沿墙体高度的方向呈多列排列。

进一步的，步骤S2是在每一列孔位上分别对应安装一个以上的固定件。

进一步的，步骤S11是使用水平仪在墙面上投影出所述水平线和所述竖直线。

由上述描述可知，使用水平仪可以快速地确定出水平线和竖直线，且水平线和竖直线的精度较高，有利于后续的孔位确定。

进一步的，步骤S1是使用专用治具定位孔位，所述专用治具沿长度方向依次设置有三列孔，其中第一列孔与第三列孔的间距等于LED显示屏箱体的长度，第一列孔与第二列孔的间距等于LED显示屏箱体长度的97％-98％。

由上述描述可知，使用专用定位治具能够准确快速地在待安装区域确定出安装固定件所需的孔位，保证固定件的安装精度，从而确保显示屏整体具有好的安装效果。

进一步的，步骤S2中的固定件为铝型材1。

进一步的，所述铝型材1的规格为30mm*20mm*2mm。

实施例

实施例一为：led显示屏贴墙安装结构图方法，包括以下步骤：

S1、在墙壁上的待安装区域内定位出至少两个的孔位，并根据定位出的孔位在墙壁上打孔。具体包括以下步骤：

S11、在墙壁上的待安装区域分别确定一水平线和一竖直线，分别沿所述水平线和竖直线的方向进行定位，获得孔位。

在该步骤中，可使用水平仪在墙面上投影出一条水平线和一条竖直线。当然的，也可以使用尺子在墙壁上画出一条水平线或竖直线，或者使用水平和竖直的物体靠在墙上，作为定位基准。

S12、以所述获得的孔位为基准，继续在待安装区域内进行定位，获得其他孔位，直至定位获得的孔位覆盖全部待安装区域。

定位获得的所有孔位沿墙体高度的方向呈多列排列。

S13、根据定位获得的所有孔位，在墙壁上打孔。

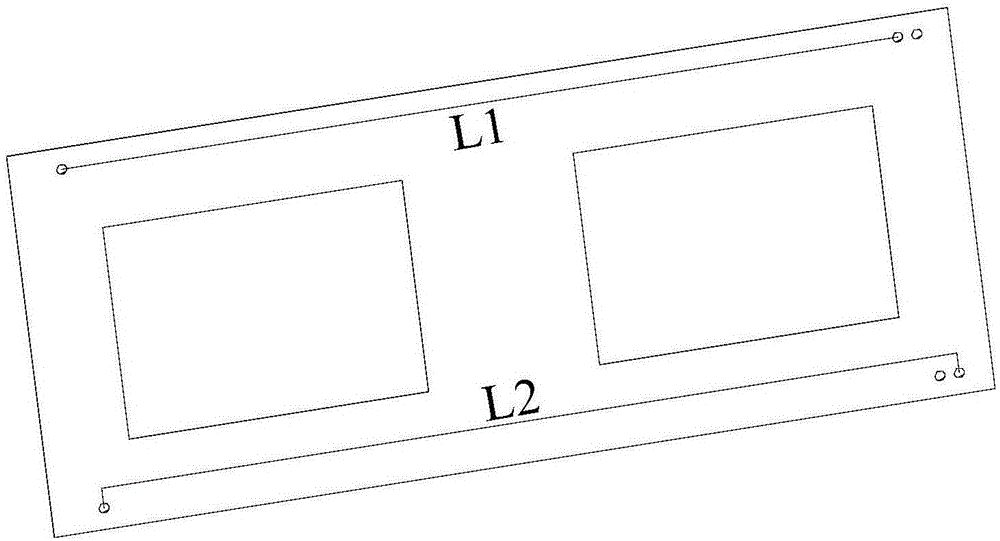

步骤S11和步骤S12是使用专用治具进行定位的，所述专用治具沿长度方向依次设置有三列孔，其中第一列孔与第三列孔的间距等于LED显示屏箱体的长度，第一列孔与第二列孔的间距等于LED显示屏箱体长度的97％-98％。本实施例中，LED显示屏箱体的长度为1000mm。本实施例可用的专用定位治具有两种，其中专用定位治具一为矩形，结构如图2所示，专用定位治具二为“王”字形，结构具体如图3所示，其中第一列孔与第二列孔的间距L1为977.5mm，第一列孔与第三列孔的间距L2为1000mm。墙壁待安装区域所获得的孔位中，前两列孔位之间以及后两列孔位之间的水平间距为977.5mm，中间相邻两列孔位的水平间距为1000mm。所打孔的孔径为12mm。

S2、在所打的孔上安装固定件。

具体是在每一列孔位上分别对应安装一个或多个固定件。本实施例的固定件为铝型材1，是使用M8的膨胀螺丝2将铝型材1固定在墙壁上。膨胀螺丝能够较好地承受LED显示屏箱体的重力，不会发生弯曲或断裂，保证安装后的显示屏的稳定性。且膨胀螺丝不会破坏墙体，拆除时还能够保持墙面平整。所用铝型材1的规格为30mm*20mm，厚度为2.0mm。

S3、在固定件上安装连接件。

实施例的连接件为螺钉3，如所示的安装效果图，在第一列和最后一列的铝型材1上分别安装有一列螺钉3，中间的每一列铝型材1上均安装有两列螺钉3。

S4、将至少两个的LED显示屏箱体固定在所述连接件上。

一般LED显示屏箱体的背面设置有葫芦孔，可通过所述葫芦孔将LED显示屏箱体背挂在螺钉3上。

S5、固定相邻两个LED显示屏箱体。拧紧相邻两个箱体之间的螺丝，完成安装。

由于显示屏箱体是背挂在铝型材1上的螺钉3上，所以安装或拆卸都比较方便。若是其中某一块显示屏箱体出现问题需要拆卸维护时，只需松开与其相邻的显示屏箱体的螺丝，然后将其从背挂螺钉3上拿下来即可。

综上所述，LED显示屏贴墙安装方法只需使用简单的器材，就能快速地完成LED显示屏的贴墙安装，该方法所用成本低，步骤简单，对操作工人的要求较低，且拼装后的显示屏便于拆卸维护。

以上所述仅为实施例，并非因此限制专利范围，凡是利用芯视安led显示屏厂家贴墙结构安装说明书及附图内容所作的等同变换，或直接或间接运用在相关的技术领域，均同理包括在芯视安led显示屏厂家的专利保护范围内。
